(一)LT型高效散热器概述
|
LT型散热器是我厂生产的一种新产品，是由紫铜管套铝片，(双翻边)经液压涨管 后成形的散热器，该产品具有重量轻，翅片与紫铜管接触紧密，传热性能与空气流动性能良好，其性能达到国 内先进水平，适用于蒸汽及高温水加热系统，(也可以进行水冷式、冷却系统)适用于集中加热空气的换热装置，因此在采暖、供冷空气调节、洗涤烘干设备、去湿工程中广泛应用。
|
|
LT型散热器结构形式进出水(汽)接头均在同侧，(如在异侧可根据用户需要制作)进出水(汽)排管用U形弯管连接，排管上部有放气孔，应安放跑风，这样适用于安装上的某些特殊要求。
|
|
LT型散热器的片距与其他型号的散热器不同，其片距为2.8mm(代号为R)其通风面积用户在选用时可根据本厂的常规产品选择，用户在特殊要求时，可来图，本厂诚为用户进行非标生产，尽量满足用户的需要。
|
|
本厂生产的LT型高效散热器，在进行认真选材、严格要求各生产环节的情况下，对每台散热器均进行两次20—25公斤／平方厘米水压试验，并保压15分钟。
|
|
LT型散热器规格举例： LT-4R-24-48
|
|
|
|
表面管长度为48(吋)
排管表面管数为24根
排管为2排，片距为R=2.8m/m
自铜管、铝套片高效散热器
|
(二)LT型高效散热器结构特性表
|
肋 片
特 性
|
管 子
特 性
|
结构计算参数
|
|
材 料
|
片 型
|
片 厚 (mm)
|
片 距 (mm)
|
材 料
|
外 径(mm)
|
内 径（mm)
|
内截面积
(mm2)
|
肋 片 系 数
|
肋 通 系 数
|
净 面 比
|
|
铝 片
|
条 缝
|
0.2
|
2.8
|
紫 铜
|
ф16
|
ф14.5
|
177
|
22.453
|
26.917
|
0.512
|

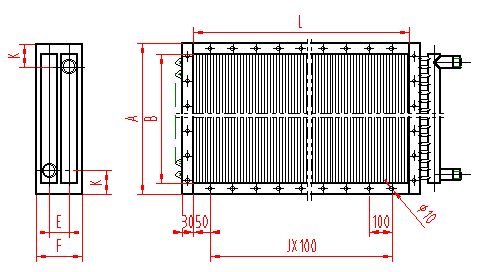

(三)LT型高效散热器外形尺寸简图
(四)LT型高效散热器外形尺寸简图附表
|
排 管 数
|
表面管数
|
A
|
B
|
E
|
F
|
L
|
| 24 |
30 |
42 |
48 |
54 |
60 |
66 |
72 |
78 |
90 |
96 |
102 |
| J |
K |
J |
K |
J |
K |
J |
K |
J |
K |
J |
K |
J |
K |
J |
K |
J |
K |
J |
K |
J |
K |
J |
K |
|
二
|
12
|
542
|
482
|
35 |
140 |
5 |
76 |
7 |
76 |
9 |
76 |
11 |
76 |
13 |
76 |
14 |
76 |
15 |
76 |
17 |
76 |
19 |
76 |
21 |
76 |
23 |
76 |
25 |
76 |
|
15
|
662
|
602
|
|
18
|
782
|
722
|
|
20
|
862
|
802
|
|
24
|
1022
|
962
|
|
四
|
12
|
542
|
482
|
105 |
228 |
5 |
76 |
7 |
76 |
9 |
76 |
11 |
76 |
13 |
76 |
14 |
76 |
15 |
76 |
17 |
76 |
19 |
76 |
21 |
76 |
23 |
76 |
25 |
76 |
|
15
|
662
|
602
|
|
18
|
782
|
722
|
|
20
|
862
|
802
|
|
24
|
1022
|
962
|
|
六
|
12
|
542
|
482
|
175 |
316 |
5 |
76 |
7 |
76 |
9 |
76 |
11 |
76 |
13 |
76 |
14 |
76 |
15 |
76 |
17 |
76 |
19 |
76 |
21 |
76 |
23 |
76 |
25 |
76 |
|
15
|
662
|
602
|
|
18
|
782
|
722
|
|
20
|
862
|
802
|
|
24
|
1022
|
962
|
|
八
|
12
|
542
|
482
|
308 |
404 |
5 |
76 |
7 |
76 |
9 |
76 |
11 |
76 |
13 |
76 |
14 |
76 |
15 |
76 |
17 |
76 |
19 |
76 |
21 |
76 |
23 |
76 |
25 |
76 |
|
15
|
662
|
602
|
|
18
|
782
|
722
|
|
20
|
862
|
802
|
|
24
|
1022
|
962
|
LT
型散热排管基本参数表
