SZL(A)型换热器

(一)SZL(A)型换热器概述

SZL(A)型换热器共有37种规格，该换热器是用无缝钢管φ21×2.5mm，铝轧翅片管外径为φ44mm，根径为φ22mm，片距为2.8mm组成。铝轧片与钢管接触紧密，散热性能好、使用可靠、耐腐蚀性、光洁、美观。 SZL(A)型换热器以蒸汽或过热水为热源，蒸汽最高使用压力14公斤／平方厘米，过热水最高使用温度为160℃，适用于空气调节系统及干燥室内的空气加热。

SZL(A)型换热器在顺气流方向分二排与三排。其型号举例如下：
SZL(A)— 5 × 5 / 3	3排管 翅片管有效长度尺寸分米数的化整 换热器高度有效尺寸分米数的化整 钢管、铝轧片SZL(A)型换热器

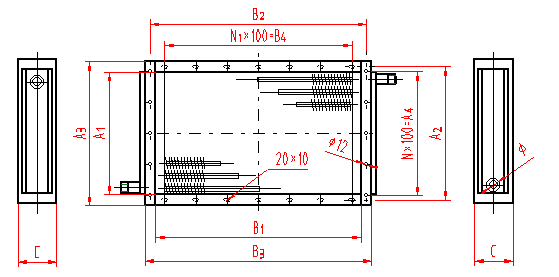

（二）SZL(A)型换热器外形尺寸简图

　

(三)SZL(A)型换热器基本参数表

散热器型号	通风 净截面积(m2)	散热面积(m2)	热 媒	管束 数量	尺   寸  （mm)									连接管
					A4	B4	A1	B1	A2	B2	A3	B3	C
SZL(A)-5×5/3	0.11	19.34	蒸  汽  或  高  温  水	35	500	400	545	500	575	540	605	570	160	1"
SZL(A)-5×5/2	0.11	12.71		23									120
SZL(A)-10×5/3	0.22	38.68		35		900		1000		1040		1070	160
SZL(A)-10×5/2	0.22	25.42		23									120
SZL(A)-12×5/3	0.27	48.34		35		1200		1250		1290		1320	160
SZL(A)-12×5/2	0.27	31.77		23									120
SZL(A)-6×6/3	0.15	27.18		41	600	500	635	600	665	640	695	670	160	11/2"
SZL(A)-6×6/2	0.15	17.90		27									120
SZL(A)-10×6/3	0.26	45.31		41		900		1000		1040		1070	160
SZL(A)-10×6/2	0.26	29.48		27									120
SZL(A)-12×6/3	0.32	56.63		41		1200		1250		1290		1320	160
SZL(A)-12×6/2	0.32	37.29		27									120
SZL(A)-15×6/3	0.39	68.00		41		1400		1500		1540		1570	160
SZL(A)-15×6/2	0.39	44.75		27									120
SZL(A)-24×6/3	0.60	108.73		41		2300		2400		2440		2470	160
SZL(A)-24×6/2	0.60	71.60		27									120
SZL(A)-7×7/3	0.21	36.35		47	700	600	725	700		740	785	770	160	2"
SZL(A)-7×7/2	0.21	23.98		31									120
SZL(A)-10×7/3	0.30	51.94		47		900		1000		1040		1070	160
SZL(A)-10×7/2	0.30	34.26		31									120
SZL(A)-12×7/3	0.37	64.92		47		1200		1250		1290		1320	160
SZL(A)-12×7/2	0.37	42.82		31									120
SZL(A)-14×7/3	0.43	75.31		47		1400		1450		1490		1250	160
SZL(A)-14×7/2	0.43	49.67		31									120
SZL(A)-15×7/3	0.45	77.90		47		1400		1500		1540		1570	160
SZL(A)-15×7/2	0.45	51.38		31									120
SZL(A)-17×7/3	0.50	90.89		47		1700		1750		1790		1820	160
SZL(A)-17×7/2	0.50	59.95		31									120
SZL(A)-22×7/3	0.66	114.26		47		2100		2200		2240		2270	160
SZL(A)-22×7/2	0.66	75.36		31									120
SZL(A)-15×10/3	0.69	107.74		65	1000	1400	995	1500	1025	1540	1055	1570	160	21/2"
SZL(A)-15×10/2	0.69	71.27		43									120
SZL(A)-17×10/3	0.74	125.70		65		1700		1750		1790		1820	160
SZL(A)-17×10/2	0.74	83.15		43									120
SZL(A)-20×10/3	0.85	143.65		65		1900		2000		2040		2070	160
SZL(A)-20×10/2	0.85	95.03		43									120
SZL(A)-14×8/2	0.54	54.15		35	800	1400	815	1450	845	1490	875	1520	120	2"
