(一) SRZ型散热排管概述
我厂生产的钢制绕片式SRZ型螺旋散热器，是在热风装置中作为加热空气用的空气加热器，是热风装置中的主要设备，在淀粉的气流干燥中得到广泛的应用。
SRZ型散热器用于热风采暖，空气调节系统及干燥装置的空气加热。适用于蒸汽及热水采暖系统。它在许
多工业企业，大型建筑物的采暖通风系统中得到广泛的应用。
其热介质为蒸汽或高温水。蒸汽的工作压力为0.3—8公斤／平方厘米。高温水温度在130—170摄氏度左右。
SRZ型散热排管主要由顺空气流向的三排叉排列螺旋翅片管束组成。散热翅片管束的加工工艺是把冷轧钢
带用机械绕片方法，绕在无缝钢管上，然后进行表面镀锌处理。散热翅片与散热管接触面广而紧，传热性能良好，稳定并且耐腐蚀。蒸汽或高温水流经钢管之内，热量通过紧绕在钢管上的翅片传给片面的空气，达到加热空气的作用。
SRZ型散热排管的翅片管均用φ21X3m/m无缝钢管绕制上15×0.4m/m的冷轧钢带而成，呈螺旋状，根据放热能力的大小分为大(D)、中(Z)、小(X)三种类型，其片距S分：D(S=5毫米)、Z(S=6毫米)、X(S＝8毫米)三种共计三
十八个规格。
型号规格示例说明：SRZ型螺旋翅片式散热器的型号由二组数字和汉字拼音字母组合表示。
第一组——由三个字母表示其型号。 S(散) R(绕) Z(系列代号)
第二组——用以表示散热器的规格。前面数字表示散热器通风正截面长和宽尺寸分米数的化整(两数字母“×”号相隔)。后用拼音字母表示类型。
型号、规格举例：
|
|
|
|
片距为D片5毫米
其通风正截面的宽为1001毫米
其通风正截面的长为1505毫米
SRZ型散热排管。
|
(二) SRZ型散热排管结构特性表
|
肋 片 特 性
|
管 子 特 性
|
每米管长
散热面积
米2
|
排 列
方 式
|
|
型 式
|
片 厚
mm
|
片 高
mm
|
片 距
mm
|
外 径
mm
|
内 径
mm
|
|
绕片
|
0．4
|
15
|
D 5．0
Z 6．0
X 8．0
|
φ21
|
φ15
|
0.87
|
三 排
叉 排
|

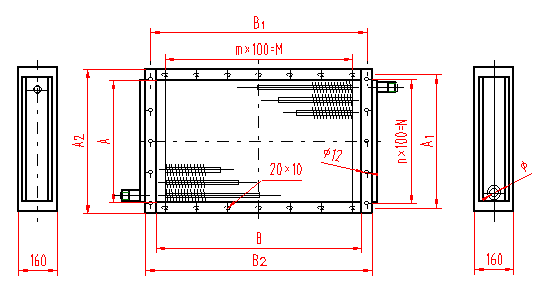

(三) SRZ型散热排管外形尺寸简图
