I型散热排管概述
I型散热排管是我厂生产的老型号，它既适用于蒸汽加热系统又适用于高温水加热系统。I型散热排管有各种不同表面管长、管数、排数的各种配合，满足不同需求，计有大小规格一百七十种。
I型散热排管的翅片管均用φ21×2.5mm无缝钢管绕制上15×0.4mm的冷轧钢带而成，呈螺旋状，其片距为“C”(6.5mm)。翅片管绕制完毕后，需进行表面镀锌处理，这样可使翅片与管子接触紧密坚固，浑如一体，并达到美观防腐蚀之效果。
型号、规格举例：
|
I2C-16-66
|
|
|
|
|
|
表面管长66吋
表面根数16根
片距C片（6.5m/m)
二排
I型散热排管
|
(二) I型散热排管结构特性表
|
肋 片
特 性
|
管 子
特 性
|
每米管长散热面积(米2)
|
排 列 方
式 |
| 型 式 |
片 厚 |
片 高 |
片 距
|
外 径
|
内 径 |
| 绕 片 |
0.4
|
15 |
6.5
|
φ2l
|
φ15
|
0.62
|
叉 排 |

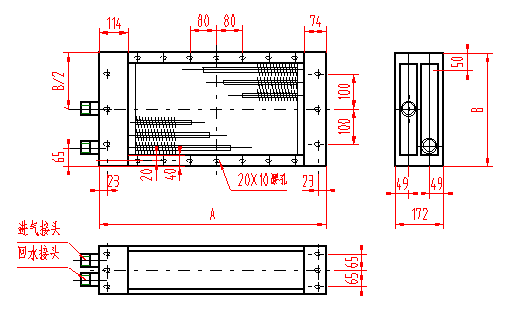

(三) I型散热排管外形尺寸简图
