S型散热排管

(一)S型散热排管概述

    S型蒸汽散热排管是一种标准型号的散热排管,S型为直通式的空气加热器,最适于蒸汽为热源加热系统,因其进出水接头分置于排管两侧,所以采用曲管来消除受热膨胀及其它原因所造成的应力。

   S型是我厂的常规型号,它是由紫铜管绕紫铜带的散热管所组成。其可以加热或冷却空气,故用于采暖、空调、冷却、除湿、烘干等工程中。它们最高的使用表压力为14公斤/平方厘米,温度为230℃。

     S型散热排管有各种不同表面管长、管数、排数及翅片片距的各种配合,计有大小规格七百六十五种

   S型散热排管的翅片管均用ф16×1mm紫铜管绕制上10×0.2mm的紫铜带而成,呈螺旋状,其三种不同的片距:①“R”种3.2mm,距小而散热面积大,具有最大的散热量,②“M”种4.2mm,片距较大,故散热量及空气阻力均较小;③“T”种6.5mm,片距最大,适用蒸汽压力较高而空气温升较低的情况。

   翅片管绕制完毕后,均需进行表面浸镀锡合金,这样可使翅片与管子接触紧密坚固,浑如一体,并达到完美防腐蚀的效果。

    翅片管与进气和回水总管的连接,均采用铜焊及电弧焊,翅片管及整机均采用两次20一25公斤/平方厘米的水压试验,并保压15分钟,以确保用户放心使用,其它细节,均严格要求,周密考虑力求性能良好,经久耐用,安装方便,经济合算。

型号举列:

         S 2R- 24-78


表面管长为78吋
表面根数为24根
2排管,片距(3.2m/m)
S型绕片铜制散热器

 (二)  S型散热排管结构特性表





每米管

结构计算参数







mm



mm



mm



mm



mm

内截面

Cm2

散热

(米2)



系数





净面比



0.2

10

R3.2

M4.2

T6.5

ф16

ф14

1.54

0.55

0.42

0.30

12.3

9.55

6.8

15.8

12.2

11.1

0.53

0.54

0.55

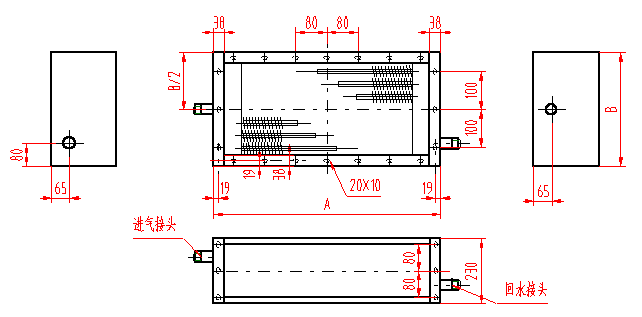

(三)    S型散热排管外形尺寸简图

(四) S型散热排管基本参数表 >>> 点击查看 <<<
