UⅡ型散热排管
(一)UⅡ型散热排管概述
UⅡ型空气热交换器也是由紫铜管绕紫铜带的散热管组成。UⅡ型回形散热排管既适用于蒸汽系统，又适用于高温水系统，其进出水接头都在同一端，进出水排管是用回形弯头连接，这样，适应了安装上的某些特殊要求，即散热排管的一端必需依靠墙或者有其它障碍物等等。UⅡ型为半回路(一排)、双回路(二排)或多回路(多排)的空气热交换器，其工质热源为蒸汽或高温水，冷源为低温水或盐水。
UⅡ型空气热交换器是为了加热或冷却空气，可以用于采暖、空调、冷却、除湿、烘干等工程中。它的最高的使用压力为14公斤／厘米2，温度为230℃。
UⅡ型有各种不同表面管长，管数，排数及翅片片距的多种配合，计有大小规格七百六十五种。
UⅡ型空气热交换器的翅片管均用ф16Xlmm紫铜管绕制上10×0.2mm的紫铜带而成，呈螺旋状，共有三种不同的片距：①“R”—3．2mm，片距小而散热面积大，具有最大的散热量；②“M”—4．2mm，片距较大，故散热量及空气阴力均较小；③“T”—6．5mm，片距最大，适用于蒸汽压力较高而空气温升较低的情况下。
翅片管绕制完毕后，均需进行表面浸锡合金，这样可使翅片管子接触紧密坚固，浑如一体，并达到美观防腐的效果.
型号规格举例：
| UⅡ2R-24-78 |
|
 |
表面管长为78(英寸)
表面根数为24根
2排管，片距R片（3.2m/m)
UⅡ型绕片铜制散热器
|
(二)UⅡ型散热排管结构特性表
|
肋 片 特 性
|
管 子 特 性
|
每米管长散面积
(米2)
|
结构计算参数
|
排 列
方 式
|
|
型 式
|
片 厚
mm
|
片 高
mm
|
片 距
mm
|
外 径
mm
|
内 径
mm
|
内截面
cm2
|
肋 化
系数
|
肋 通
系 数
|
净面比
|
|
绕 片
|
0．2
|
10
|
R3．2
M4．2
T6．5
|
ф16
|
ф14
|
1．54
|
0．55
0．42
0．30
|
12．3
9．55
6．8
|
15．8
12．2
11．1
|
0．53
0．54
0．55
|
叉 排
|

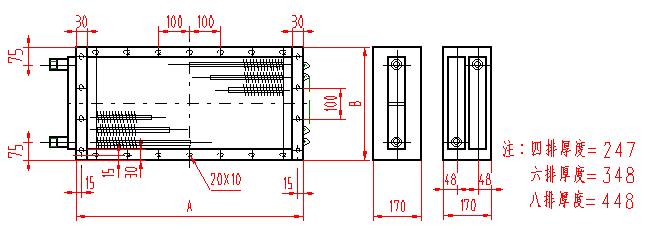

(三)UⅡ型散热排管外形尺寸简图
|
